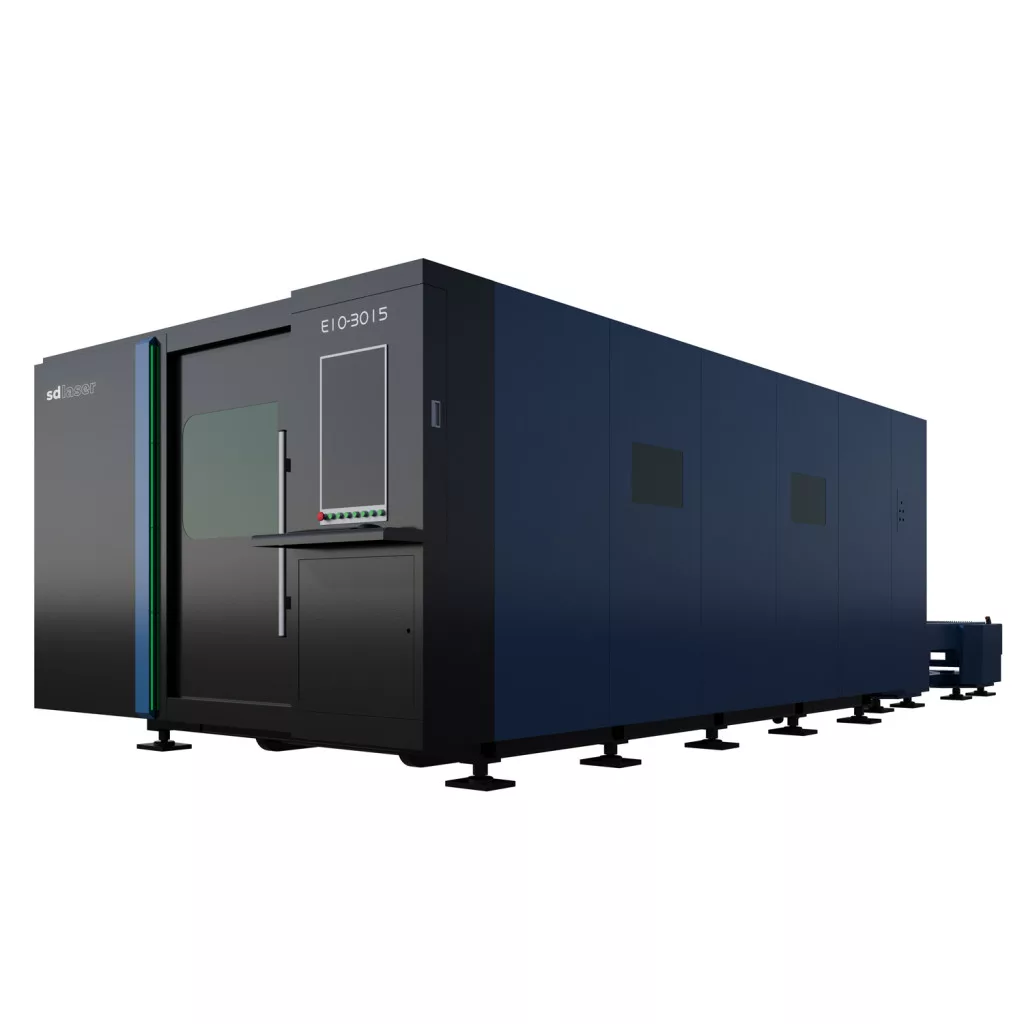

SD Laser E10 fiber lézervágó
Beérkezési idő :
3 hónap
Ajánlatkérés
Lízing lehetőség – bővebb információért keresd kollégáinkat!
Ultra nagy sebesség és pontosság egy sík lézervágóban! Az E10 a kínálatunk nem csak leggyorsabb lézervágója – 280m/min – de a tömör márvány asztalnak és csúcsminőségű CNC alkatrészeinek köszönhetően kivételes pontosság is elérhető. Bár nagy lézerteljesítménnyel is rendelhető így univerzálisan vastagabb anyagok vágására is alkalmas, de a magasfokú pontosság, gyorsulás és sebesség miatt elsősorban vékony lemezek szupergyors és pontos vágására előnyös.
Extrém gyorsulás és sebesség

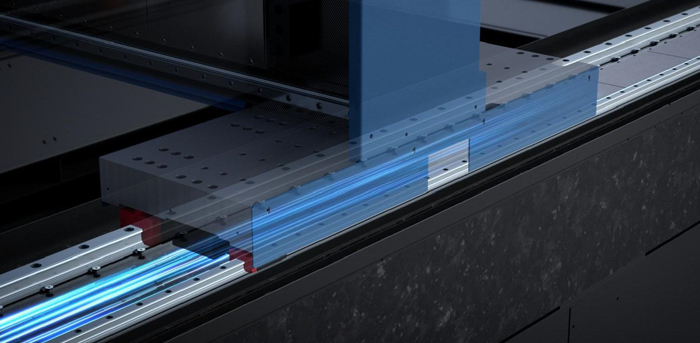

Az E10 fiber lézergépünk akár 5G gyorsulásra és maximum 280m/min üresjárati sebességre képes. Ez az amerikai Kollmorgen lineáris motoroknak, a masszív márvány asztalnak és csúcsminőségű CNC meghajtás alkatrészeknek köszönhető. A direkt hajtás miatt nincs mechanikai holtjáték, kevesebb az erőátvitel hajtáselem és így szuper-gyors mozgás érhető el. Vékony lemezeknél kihasználható a produktív sebesség, de a nagy teljesítményű lézerforrásnak köszönhetően az E10 lézervágó vastag lemezek lézeres vágására is kiválóan alkalmas. A magas gyorsulást támogatja a könnyített szénszálas híd is, mely könnyebb az acélnál, nagyobb szerkezeti merevség mellett.
Kivételes pontosság
A tömör márvány gépágy extrém pontosságot és erősebb stabilitást biztosít bármilyen hagyományos hegesztett vagy öntött acél munkaasztalhoz képest. Ez a precíziós alap kiváló hő- geometriai stabilitást biztosít. Az E10 lézervágónkkal kombinálható a precíziós vágás a rendkívüli gyorsulással és sebességgel.

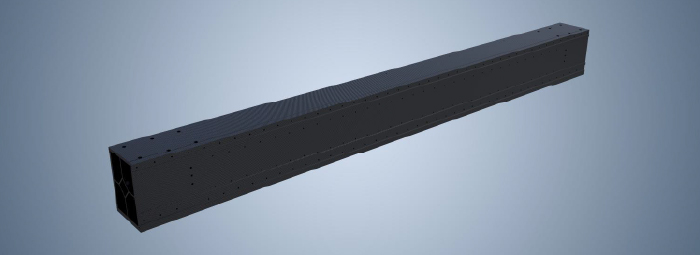

Szénszálas X tengely híd gerenda
A szénszálas anyag hőtágulási együtthatója rendkívül alacsony, ezért a megmunkálási környezet hőmérséklet-ingadozásai kevésbé befolyásolják. Ez hatékonyan megelőzi a hő okozta alakváltozásból eredő pontossági eltéréseket.A nagy sebességű, rezgésmentes mozgás jelentősen növeli a termelékenységet és a megmunkálási pontosságot. A gerenda több mint 50%-kal könnyebb a hagyományos fémgerendáknál, a gerendán található valamennyi lemezalkatrész alumíniumötvözetből készül.A gerenda kis tömegű, ezért lineáris motorral hajtva alacsony a tehetetlensége, gyorsan képes felgyorsulni, ugyanakkor nagy merevséggel rendelkezik. Ez csökkenti a rezgéseket, és pontos vágást tesz lehetővé.

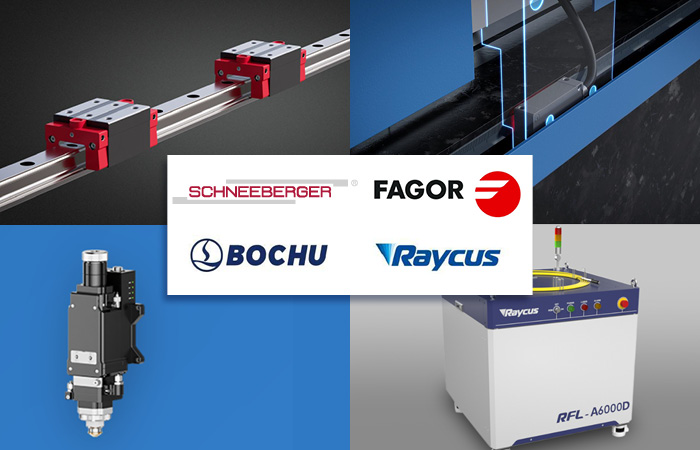

Minőségi alkatrészek
A csúcsteljesítményhez csúcsminőségű alkatrészek párosulnak, mely igaz az E10 fiber lézervágónk esetében is. A lézervágónkban a hagyományos szervomotor hajtás helyett direkt hajtással rendelkezik, amerikai KOLLMORGEN lineáris motorokkal. Az Y tengely lineáris vezetősín rendszere SCHNEEBERGER görgős vezetőkocsikat tartalmaz 100.000 üzemórára tervezve. Két soros rendszer, 6 kocsi kiváló terhelés elosztással. A gépünk lelke a lézerforrás Raycus, mely piacvezető a fiber lézerforrások tekintetében és cégünknél is több mint 10 éve ebben a márkában bízunk, mely magasabb minőség a Max, JPT és egyéb olcsóbb kínai lézerforrásokhoz képest. A vezérlőrendszer és lézervágófej BOCHU, mely szintén az egyik legnépszerűbb és bevált márka e lézervágók kategóriájában.
Zónázott aktív elszívó rendszer
Az E10 lézergép elszívó rendszere már az új zónázott technológiát használja, mely sokkal hatékonyabb a hagyományos, egy ponton történő elszíváshoz képest. A rendszer egyik eleme a nyomás alatt tartott tér, mely a ventillátorokkal és az elszívóval fentről lefelé kényszeríti a levegőt a porral és füsttel együtt. A rendszer következő fontos pontja az aktív, pneumatikával működő pillangó szelepes zónák, melyek mindig a lézervágás aktuális helyénél vannak nyitva, így optimalizálva az elszívás hatékonyságát.

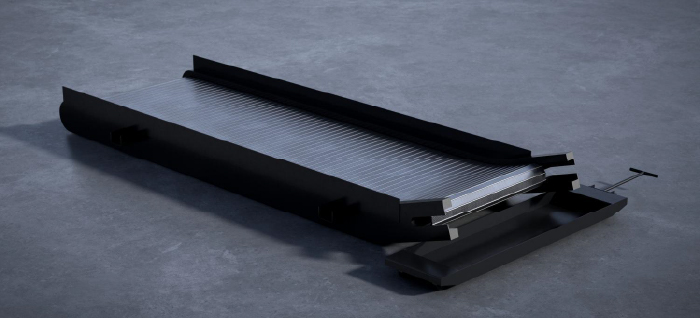

Salakanyag/hulladék kihordó rendszer
A láncos hulladék kihordó konvejor pálya nem csak a gép alatt keletkező megszilárdult salakanyagot és leeső hulladékot hordja ki, hanem segíti az elszívás hatékonyságár is azzal, hogy részben lezárja az alsó teret. Ez a megoldás is egyszerűsíti a gép időszakos karbantartását, így növelve a produktivitást.

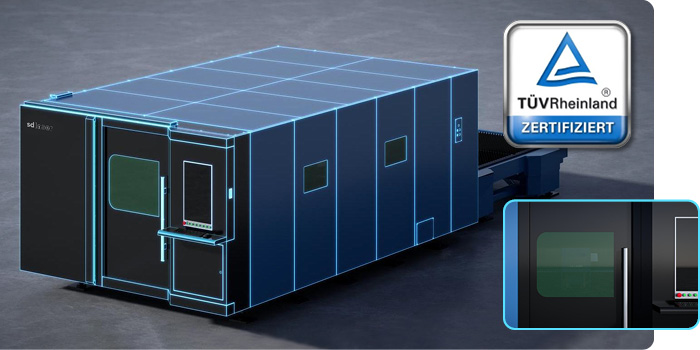

Maximális minőség és munkavédelem
Az E10 teljes burkolattal rendelkezik és a legszigorúbb iparági szabvány feltételeknek is megfelel mind szerkezetileg, mind az elektronikai egységeket tekintve, így igény esetén TÜV tanúsítvánnyal is megrendelhető. A betekintő ablaküvegek OD4+ osztályú lézerfény ellen védő ipari üvegek, melyek jellemzően nem találhatók meg a kategória konkurens fiber lézervágógépeiben.

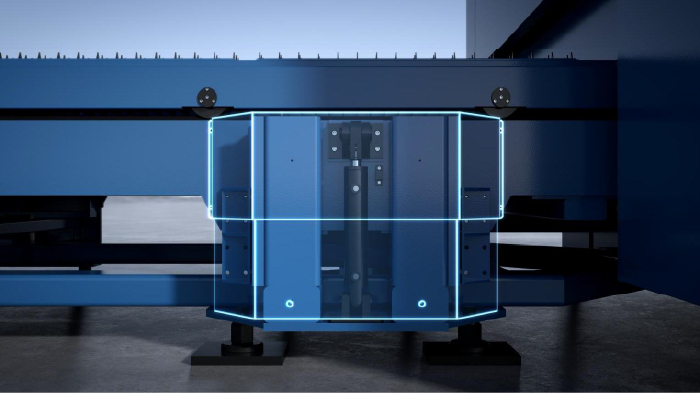

Pneumatikus asztal magasság állítás
A hagyományos, megszokott asztalváltó mechanikák (több saját típusunknál is alkalmazzuk) nem tartalmaznak asztal emelést, hanem a két asztal két szinten helyezkedik el és egy vonalban, vertikális mozgás nélkül kerül be-ki mozgatásra, a szintkülönbséget pedig a lézerfej nagyobb Z mozgástartománya oldja meg. Az E10 esetén, mivel nagyfokú precíziós szintű pontosság érhető el, mind ez óriási sebesség és gyorsulás mellett, így a jelentős csökkentés a lézerfej Z mozgástartományban hozzájárul a stabilabb működéshez. Így nem a precíz fejnek, a CNC mechanikának kell alkalmazkodni az asztal magasságához, hanem az asztal kerül emelésre pneumatikával a megfelelő szintre a munka indítás előtt.
BOCHU, piacvezető ipari vezérlés fiber lézervágó gépekhez
Az FSCUT1000, 2000, 4000 és 8000 (konfigurációtól függ) EtherCat vezérlőrendszere ultranagy teljesítményű lézervágógépekhez lett fejlesztve. Az ipari szabványú busz rendszer nagy sebességű hálózati kapcsolatot biztosít, a multi-touch érintőkijelzővel rendelkező felhasználói felület pedig letisztult és felhasználóbarát.
Raycus, a piacvezető lézerforrás márka
Cégünk elkötelezetten ragaszkodik a Raycus lézerforráshoz Max, BWT vagy más olcsóbb kínai lézerforrások helyett. A Raycus rendelkezik szervizközponttal Németországban és Olaszországban is, míg a többi kínai márka esetén Kínába kell visszaküldeni a lézerforrást ha meghibásodik, mely drága és időigényes. A Raycus a biztosabb garanciális és szerviz háttere mellett továbbá magasabb élettartamot is biztosít. Válassza tehát a megbízható SD Laser fiber lézervágó márkát megbízható CE certifikált Raycus lézerforrással!
Európai igényekre TÜV tanúsítvánnyal (opcionális)
Szinte alig található kínai lézervágó berendezés a piacon, mely rendelkezik a CE mellett TÜV certifikációval is. Büszkék vagyunk rá, hogy az összes SD Laser fiber lézervágó megbízhatósága és biztonságos üzemeltetése a legszigorúbb követelményeknek is megfelel. Csak a TÜV tanúsítvány garantálja például, hogy az Ön lézervágójának burkolata a megfelelő OD4+ standard üvegezéssel rendelkezik, biztosítva ezzel a megfelelő védelmet.
18 év, rengeteg géptelepítés és tapasztalat
Mára Magyarországon meghatározó szállítócég lettünk ha ipari lézervágó telepítésről van szó. Több mint 60 ipari fiber lézervágót és több mint 500 ipari CO2 lézergravírozót telepítettünk 2005 óta. A megfelelő szervezeti felépítésünknek és folyamatainknak, valamint a Full Service szolgáltatásunknak köszönhetően mai napig az összes lézervágógépünk problémamentesen üzemel az ügyfeleink telephelyén.
Full Service: Igényfelmérés és telephelybejárás, árajánlat, logisztikai szolgáltatások, géptelepítés és beüzemelés, oktatás és gyors szerviz.
Részletek
A bemutatott termékképek és funkciók opcionális tételeket tartalmazhatnak!
Technikai adatok
Munkaterület: 3000x1500mm
Asztalváltó: Van (2db)
Lézerteljesítmény: 3kW – 20kW
Pozícionálási pontosság: 0.015mm/m
Visszatérési pontosság: 0.01mm/m
Maximum mozgás sebesség: 280m/min*
Maximum gyorsulás: 5G*
Z tengely mozgás tartomány: 120mm
Vezérlő rendszer: Bochu
Lézerfej: Bochu
CNC meghajtás: Fogasléc hajtás német és japán alkatrészekkel
Nesting szoftver: Alapfelszereltség része
*Üresjárati sebesség és gyorsulás értékek! A vágás aktuális maximum sebessége függ a lézerforrás teljesítményétől, az alapanyagtól és annak vastagságától!
