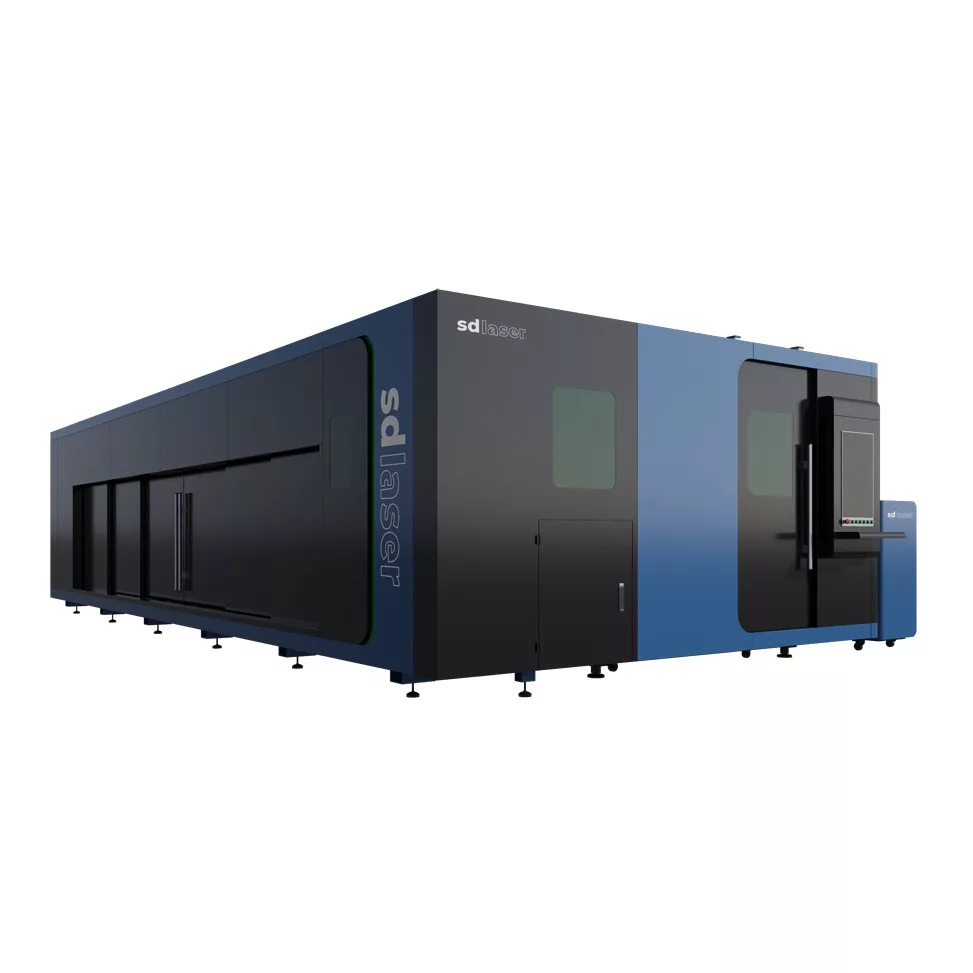

SD Laser EQ széria kombinált sík/cső fiber lézervágógépek
Beérkezési idő :
3 hónap
Ajánlatkérés
Lízing lehetőség – bővebb információért keresd kollégáinkat!
A kombinált gépeinket azok az ügyfeleink választották, akik egy géppel, egy alapterülettel kívánják megoldani a síklemez és csővágás feladatokat. A két sík- és csővágás funkció teljesen értékűen használható, az egyetlen kompromisszummal, hogy csak külön-külön. Az országban számtalan kombi fiber lézergépes ügyfelünk bizonyítja, hogy népszerű megoldásról van szó.
A kombinált EQ széria tulajdonképpen a két asztallal és asztalváltó funkcióval rendelkező full burkolatos E széria csővágóval továbbfejlesztett változata.
BOCHU, piacvezető ipari vezérlés fiber lézervágó gépekhez
A BOCHU FSCUT8000 EtherCat vezérlőrendszere ultranagy teljesítményű lézervágógépekhez lett fejlesztve. Az ipari szabványú busz rendszer nagy sebességű hálózati kapcsolatot biztosít, a multi-touch érintőkijelzővel rendelkező felhasználói felület pedig letisztult és felhasználóbarát.
Produktivitást és hatékonyságot növelő funkciók az SD Laser Q szériával
Számunkra nem elég az ipari minőség, fontos, hogy a ma elérhető összes innovatív funkciót is biztosítsuk egy gépben.
• Kapacitív felületkövető lézerfej automata fókusszal
• Automata lemezbemérés élérzékeléssel
• Infared éjszakai/nappali kamerás munkatér megfigyelés
• Micro joint
• Lézerfej ütközés védelem
• „One Click” szupergyors alapanyag választás és indítás
• Melt Pool Detection System (opcionális)
• Automata paletta csere 15mp-en belül
• Automata nesting (lemezkiosztás) tervező, több féle algoritmussal, a munkadarabok és a lemez hatékony felhasználása érdekében, minimális hulladék mellett
• Szimulációs vágás tervezéshez, normaidő kalkulációhoz és árajánlatkészítéshez
Félig zárt, vagy teljesen zárt burkolat
Az EQ széria az E zárt, két asztalos széria csőforgatóval kiegészített változata. Az alap változatban félig zárt burkolattal szállítjuk az EQ kombinált vágógépet, de lehetőség van opcionálisan teljesen zárt burkolatot kérni, mely a forgatóegységet is magába foglalja.
A géptest, a rendszer stabil alapja
Nagyszilárdságú acéllemezekből, horonyhegesztett varratokkal készül a géptest, mely többlépcsős feszültségmentesítésen és hőkezelésen megy keresztül a több évtizedes garantált pontosság érdekében. Az SD Laser E és S széria esetén is több méretű munkaasztal választható a lézergép megrendelésekor: 3000x1500mm, 4000x2000mm, 6000x200mm vagy 6000x2500mm. Az E széria esetén a géptestet teljes burkolat védi, így biztosítva a megfelelő munkavédelmet.
Teljes értékű forgatóegység!
A kombinált lézergépünk lényege, hogy a síklemez vágás mellett csövek, zártszelvények és egyéb profilos szelvények precíz lézeres vágására is alkalmas. Az automata központosítással rendelkező pneumatikus tokmány és a közbenső automata alsó támasztók egyszerűbbé teszik a szálanyag betöltését. Átmérő kapacitás: 20–280 mm-ig.
Raycus, a piacvezető lézerforrás márka
Cégünk elkötelezetten ragaszkodik a Raycus lézerforráshoz Max, BWT vagy más olcsóbb kínai lézerforrások helyett. A Raycus rendelkezik szervizközponttal Németországban és Olaszországban is, míg a többi kínai márka esetén Kínába kell visszaküldeni a lézerforrást ha meghibásodik, mely drága és időigényes. A Raycus a biztosabb garanciális és szerviz háttere mellett továbbá magasabb élettartamot is biztosít. Válassza tehát a megbízható SD Laser fiber lézervágó márkát megbízható CE certifikált Raycus lézerforrással!
Döntsön egyszer hosszútávra!
Minőségi fődarabok és alkatrészek, valamint a legújabb innovatív funkciók jellemzik az SD Laser fiber lézervágógépet.
• Inovance (de) vagy Yaskawa (jp) szervomotorok és vezérlők
• Raycus lézerforrás (európai verzió!)
• BOCHU ipari vezérlőrendszer
• BOCHU BLT lézerfej
• SHAC (tw) lineáris sín és TWEBOLUN (tw) fogasléc
• SMC, Schneider pneumatikus és elektronikai alkatrészek
• TÜV tanúsítvány
Precizitás és nagy teljesítmény egy berendezéssel
A minőségi fődaraboknak és a feszültségmentesített robosztus géptestnek köszönhetően 0.02mm-es pontossággal történik a lézerfej mechanikai pozícionálása, míg akár 120m/perc sebességre is képes. Legyen szó rendkívül apró vagy nagyméretű munkadarabról, az automata lemeztervezés után több műszakban, több éven át képest a lézervágónk a nagy pontosságú és nagy sebességű lézeres fémvágásra.
Melt Pool Detection System (opcionális)
A vágáskor keletkező olvadék rés valós idejű vizuális monitoringjával és detektálásával a rendszer képes úgy változtatni dinamikusan a lézervágás paramétereit (pl. fókusz, sebesség) a vágás közben, hogy a lézernyaláb által az anyagelválasztás a lehető leghatékonyabb legyen. Ez a technológia változatos alapanyagminőség esetén is segíti a konzisztens lézervágást.
Európai igényekre TÜV tanúsítvánnyal
Szinte alig található kínai lézervágó berendezés a piacon, mely rendelkezik a CE mellett TÜV certifikációval is. Büszkék vagyunk rá, hogy az összes SD Laser fiber lézervágó megbízhatósága és biztonságos üzemeltetése a legszigorúbb követelményeknek is megfelel. Csak a TÜV tanúsítvány garantálja például, hogy az Ön lézervágójának burkolata a megfelelő OD4+ standard üvegezéssel rendelkezik, biztosítva ezzel a megfelelő védelmet.
18 év, rengeteg géptelepítés és tapasztalat
Mára Magyarországon meghatározó szállítócég lettünk ha ipari lézervágó telepítésről van szó. Több mint 60 ipari fiber lézervágót és több mint 500 ipari CO2 lézergravírozót telepítettünk 2005 óta. A megfelelő szervezeti felépítésünknek és folyamatainknak, valamint a Full Service szolgáltatásunknak köszönhetően mai napig az összes lézervágógépünk problémamentesen üzemel az ügyfeleink telephelyén.
Full Service: Igényfelmérés és telephelybejárás, árajánlat, logisztikai szolgáltatások, géptelepítés és beüzemelés, oktatás és gyors szerviz.
Részletek
A bemutatott termékképek és funkciók opcionális tételeket tartalmazhatnak!
Technikai adatok
Lézerforrás teljesítmény: Raycus fiber lézer 1 – 30kW
Munkasztalok száma: 1db fix (SQ) vagy 2db cserélhető (EQ)
Választható munkaasztal méretek: 3000x1500mm, 4000x2000mm, 6000x2000mm, 6000x2500mm.
Maximum sebesség: 110m/min
Maximum gyorsulás: 1.0G
Visszatérési pontosság: 0.02mm/1000mm
Pozícionálási pontosság: 0.03mm/1000mm
Z tengely mozgástartomány: 350mm
Vezérlő rendszer: BOCHU
Lézerfej: BOCHU BLT 3 – 6 széria (lézer teljesítménytől függ)
Lézerfej funkciók: Auto fókusz, vágógáz monitoring, védőlencse monitoring, auto-recut, smart-piercing, micro-joint, kapacitív távolság érzékelő, tábla bemérés.
Szervomotorok és vezérlők: Inovance (de) vagy Yaskawa (JP)
*A paraméterek a konkrét típus és konfiguráció esetén változhatnak!
