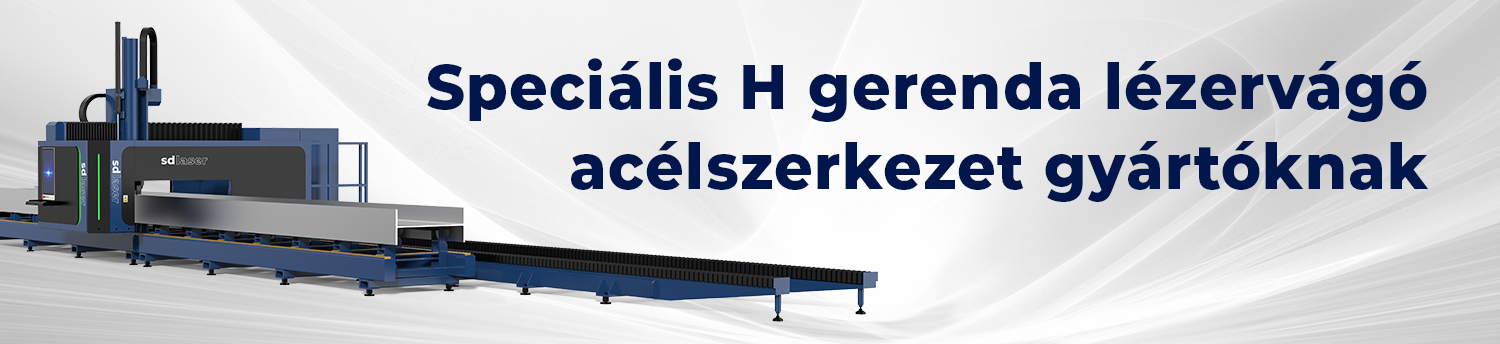

SD Laser H5-12/24 fiber lézervágó H gerenda vágáshoz
Beérkezési idő :
3 hónap
Ajánlatkérés
Lízing lehetőség – bővebb információért keresd kollégáinkat!
Speciális lézervágó HEB/HEA/IPE gerendák produktív vágásához 3D lézerfejjel, két választható méretben.
A H5-12 típus 12m-es munkaterülettel, míg a H5-25 25m-es munkaterülettel rendelkezik. Utóbbi típussal egyszerre lehet vágni az egyik oldalon, míg leszedésre/felrakásra kerül a következő gerenda a másik oldalon. A H5 12kW-os és ettől erőseb fiber lézerforrással rendelhető. A szegmentált munkaasztalnak köszönhetően a szállítás és telepítés a nagy méret ellenére praktikusan megoldható.
H gerenda vágható mérettartomány: h=150 – 1000mm, b=100 – 600mm.
Maximális gerenda hosszúság: 12000mm vagy 2x12000mm (12/25 típusok)
BOCHU, piacvezető ipari vezérlés fiber lézervágó gépekhez
A BOCHU FSCUT9200 EtherCat vezérlőrendszere ultranagy teljesítményű lézervágógépekhez lett fejlesztve. Az ipari szabványú busz rendszer nagy sebességű hálózati kapcsolatot biztosít. A vágás előtti és vágás alatti real-time vizuális szkennelés és pozícionálás segítségével biztosítható a megfelelő feldolgozási pontosság és a lézerfej ütközés elkerülése. Az FSUT9200 verzió kifejezetten a speciális profil 3D lézervágására optimalizált rendszer, konzisztens végeredményt biztosít a rajz és a végső munkadarab között.
Produktivitást és hatékonyságot növelő funkciók az SD Laser H5 lézervágóval
Számunkra nem elég az ipari minőség, fontos, hogy a ma elérhető összes innovatív funkciót is biztosítsuk egy gépben.
• Kapacitív felületkövető lézerfej automata fókusszal
• Automata lemezbemérés élérzékeléssel
• Infared éjszakai/nappali kamerás munkatér megfigyelés
• Lézerfej ütközés védelem
• Tekla nesting szoftver az automata, optimalizált munkadarab és mennyiség kiosztás érdekében. Gyorsabb folyamat, kevés hulladékkal, manuális lemezkiosztás nélkül.
• Intelligens furat vágás, lyukasztás valós idejű ellenőrzéssel a tökéles, tiszta furatok vágásához. Nincs „tumoros”, hibás furat!
• „Digital factory management”. Szimulációs vágás tervezéshez, normaidő kalkulációhoz és árajánlatkészítéshez. Napi használat statisztikák, részletes kimutatások.
Kifejezetten H gerenda vágásra tervezve
Az SD Laser H széria speciálisan HEB/HEA/IPE gerendák vágására lett kifejlesztve. Nagyszerű előnye a hagyományos lézervágókkal szemben, hogy míg a sík lézervágók nem képesek a H gerendák vágására, a forgatóegységgel rendelkező csőlézerek pedig nem képesek a nagy méretű H gerendák megtartására és forgatására, addig a H5 kifejezetten e gerendák vágására alkalmas 150x100mm-től akár 1000x600mm-es profil méretig! A 3D lézerfej, a speciális munkaterület és FSCUT9200 vezérlő rendszer biztos megoldást kínál acélszerkezet gyártóknak 12m-es H gerenda vágáshoz.
A géptest, a rendszer stabil alapja
Nagyszilárdságú acéllemezekből, horonyhegesztett varratokkal készül a géptest, mely több lépcsős feszültségmentesítésen és hőkezelésen megy keresztül a több évtizedes garantált pontosság érdekében. A munkaterület szegmensekből épül fel, így nem csak a szállítás, de a telepítés is praktikusan megoldott.
• H5-12: Maximum 12 m-es szelvényekhez
• H5-25: Maximum 2 x 12 m-es szelvényekhez (egy időben lézervágás és munkadarab leszedés/betöltés)
Fejlett lézerfej funkciók, gyártás támogató megoldások
Az SD Laser lézervágónk csúcsminőségű lézerfejének a 2300N-ig garantált torziós merevsége csökkenti az fejütközés okozta gépleállás lehetőségét. Ha ez és az érzékelőkkel támogatott ütközés védelem sem nem lenne elég, akkor ütközés esetén a lézerfej komplett alsó része akár az operátor által is könnyedén cserélhető, így nem szükséges a komplett lézerfejet hosszú időre a gyári szervizbe küldeni, mely egyedülálló megoldás sok konkurens lézergéppel szemben. A lézerfej forgástengelyéhez az adatátvitel precíz és gyors, abszolút pontos pozícionálással 10 szögmásodperc (0.0025 fok) értékkel, visszaütés effektus nélkül. IP67-es védelem, akár 20000 óra használat csere nélkül, nincs karbantartás, nincs zsír csere, belső védett vezetékelés (nincs akadás/kábeltörés/szorítás okozta kábelszakadás). Az SD Laser valóban csúcsminőséget biztosít az Ön vállalatának!
Raycus, a piacvezető lézerforrás márka
Cégünk elkötelezetten ragaszkodik a Raycus lézerforráshoz Max, BWT vagy más olcsóbb kínai lézerforrások helyett. A Raycus rendelkezik szervizközponttal Németországban és Olaszországban is, míg a többi kínai márka esetén Kínába kell visszaküldeni a lézerforrást ha meghibásodik, mely drága és időigényes. A Raycus a biztosabb garanciális és szerviz háttere mellett továbbá magasabb élettartamot is biztosít. Válassza tehát a megbízható SD Laser fiber lézervágó márkát megbízható CE certifikált Raycus lézerforrással!
Döntsön egyszer hosszútávra!
Minőségi fődarabok és alkatrészek, valamint a legújabb innovatív funkciók jellemzik az SD Laser fiber lézervágógépet.
• Inovance (de) vagy Yaskawa (jp) szervomotorok és vezérlők
• Beitto (jp) reduktor
• Raycus lézerforrás (európai verzió!)
• BOCHU FSCUT 9200 ipari vezérlőrendszer
• BOCHU BLT442P 3D lézerfej
• SHAC (tw) lineáris sín és TWEBOLUN (tw) fogasléc
• SMC, Schneider pneumatikus és Omron elektronikai alkatrészek
18 év, rengeteg géptelepítés és tapasztalat
Mára Magyarországon meghatározó szállítócég lettünk ha ipari lézervágó telepítésről van szó. Több mint 60 ipari fiber lézervágót és több mint 500 ipari CO2 lézergravírozót telepítettünk 2005 óta. A megfelelő szervezeti felépítésünknek és folyamatainknak, valamint a Full Service szolgáltatásunknak köszönhetően mai napig az összes lézervágógépünk problémamentesen üzemel az ügyfeleink telephelyén.
Full Service: Igényfelmérés és telephelybejárás, árajánlat, logisztikai szolgáltatások, géptelepítés és beüzemelés, oktatás és gyors szerviz.
Részletek
A bemutatott termékképek és funkciók opcionális tételeket tartalmazhatnak!
Technikai adatok
Lézerforrás teljesítmény: Raycus fiber lézer 12kW vagy nagyobb
Munkasztalok száma H5-12: 1db 14000mm (szegmensekből épül)
Munkaasztalok száma H5-25: 1db 25000mm (szegmensekből épül)
Maximum gyorsulás: 0.8G
Z tengely mozgástartomány: 700mm
Vágható mérettartomány: h=150 – 1000mm, b= 100 - 600mm
Vezérlő rendszer: BOCHU, FSCUT9200
Lézerfej: BOCHU BLT442P 3D forgatható lézerfej
Lézerfej funkciók: Auto fókusz, vágógáz monitoring, védőlencse monitoring, auto-recut, smart-piercing, micro-joint, kapacitív távolság érzékelő
Szervomotorok és vezérlők: Inovance (de)
Reduktor: Beitto (jp)
*A paraméterek a konkrét típus és konfiguráció esetén változhatnak!
