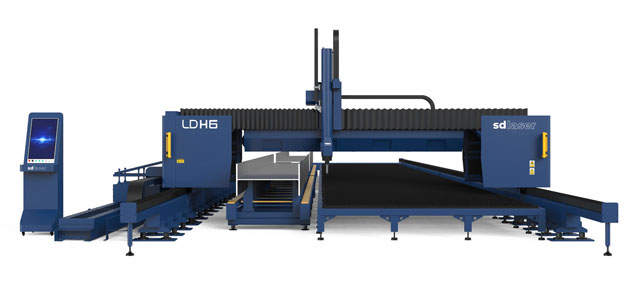

SD Fiber Laser H6 za H-nosilce
Čas pošiljanja :
3 mesecih
Zahteva za ponudbo
Specializiran 2v1 fiber laser za rezanje jeklenih nosilcev HEB/HEA/IPE ter za lasersko rezanje pločevine.
Ima ločeno 25-metrsko delovno mizo za H-nosilce in dodatno 3x25 m delovno mizo za ploščato rezanje. Opremljen je s 3D nagibno lasersko glavo in programsko opremo za razporejanje (nesting).
Obseg možnih rezov pri jeklenih H-nosilcih: 150x100 mm – 1000x400 mm
BOCHU, vodilni industrijski krmilni sistem za fiber laser rezalne stroje
BOCHU FSCUT9200 EtherCat krmilni sistem je razvit za ultra zmogljive laser rezalne stroje. Industrijsko standardni vodilni sistem zagotavlja visoko hitrost omrežne povezave. Z vizualnim skeniranjem in pozicioniranjem v realnem času pred in med rezanjem je zagotovljena ustrezna natančnost obdelave ter preprečena možnost trka laserske glave. Različica FSCUT9200 je posebej optimizirana za 3D lasersko rezanje posebnih profilov in zagotavlja konsistenten rezultat med načrtom in končnim obdelovancem.
Funkcije za večjo produktivnost in učinkovitost s strojem SD Laser H6
Za nas industrijska kakovost ni dovolj – pomembno je, da v enem stroju ponudimo tudi vse inovativne funkcije, ki so danes na voljo.
- Kapacitivna laserska glava s samodejnim fokusom
- Samodejno merjenje pločevine z zaznavanjem robov
- Infrardeča kamera za dnevno/nočno spremljanje delovnega prostora
- Zaščita pred trkom laserske glave
- Tekla nesting programska oprema za samodejno in optimizirano razporeditev obdelovancev in količin. Hitrejši proces, manj odpadka, brez ročne razporeditve pločevine.
- Pametno rezanje lukenj z nadzorom v realnem času za popolne, čiste luknje. Brez “tumorskih”, napačnih lukenj!
- “Digital factory management” – simulacija rezanja za načrtovanje, kalkulacije normativov in pripravo ponudb. Dnevna statistika uporabe, podrobna poročila.
Posebej zasnovan za rezanje H-nosilcev, a primeren tudi za rezanje pločevine

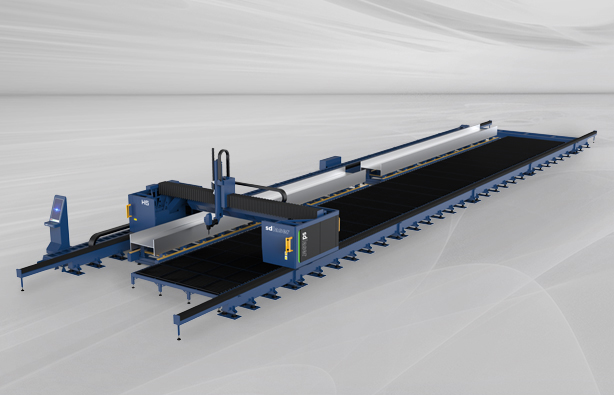

Serija SD Laser H6 s 3D lasersko glavo je posebej razvita za rezanje HEB/HEA/IPE nosilcev. Poleg jeklenih nosilcev stroj vključuje tudi impresivno veliko ravno delovno mizo za rezanje pločevine. Pri rezanju pločevine se lahko uporablja tudi nagibna glava. 25-metrski nosilec za jeklene profile (in prav tako 25-metrska ploščata miza) omogoča produktivno proizvodnjo – medtem ko na eni strani poteka lasersko rezanje, se na drugi strani izvaja nalaganje/raztovarjanje obdelovancev.
Ogrodje stroja – stabilna osnova sistema
Ogrodje stroja je izdelano iz visoko trdnostnih jeklenih plošč z utornim varjenjem. Gre skozi večstopenjski postopek razbremenjevanja napetosti in toplotne obdelave, kar zagotavlja več desetletij natančnega delovanja. Delovno območje je sestavljeno iz segmentov, kar omogoča praktičen transport in montažo.
Napredne funkcije laserske glave in proizvodno podporne rešitve
Naša SD Laser rezalna glava ima zagotovljeno torzijsko togost do 2300N, kar zmanjšuje možnost izpada stroja zaradi trka glave. Če to in s senzorji podprta zaščita pred trki ne bi bila dovolj, je v primeru trka spodnji del laserske glave zlahka zamenljiv celo s strani operaterja. Tako ni potrebno pošiljati celotne glave v dolgoročno tovarniško servisiranje – kar je edinstvena rešitev v primerjavi s številnimi konkurenčnimi stroji.
Prenos podatkov na rotacijsko os laserske glave je natančen in hiter, z absolutno natančnim pozicioniranjem (10 ločnih sekund = 0,0025°) brez povratnega udarca. Zaščita IP67, do 20.000 ur uporabe brez menjave, brez vzdrževanja, brez menjave maziva, notranje zaščiteno ožičenje (ni zatikov, lomov ali poškodb kablov). SD Laser resnično zagotavlja vrhunsko kakovost za vaše podjetje!
Raycus – vodilna znamka laserskih virov
Naše podjetje se dosledno odloča za Raycus laser vir, namesto za Max, BWT ali druge cenejše kitajske alternative. Raycus ima servisne centre v Nemčiji in Italiji, medtem ko je pri drugih kitajskih znamkah potrebno vir poslati nazaj na Kitajsko v primeru okvare – kar je drago in časovno potratno. Poleg boljše garancije in servisne podpore Raycus zagotavlja tudi daljšo življenjsko dobo.
Zato izberite zanesljivo znamko SD Laser fiber rezalnih strojev z zanesljivim CE certificiranim Raycus laser virom!
Odločite se enkrat za dolgoročno rešitev!
SD Laser fiber rezalni stroji se odlikujejo po kakovostnih ključnih komponentah ter najnovejših inovativnih funkcijah:
- Inovance (DE) ali Yaskawa (JP) servo motorji in krmilniki
- Beitto (JP) reduktor
- Raycus laser vir (evropska različica!)
- BOSCHU FSCUT 9200 industrijski krmilni sistem
- BOSCHU BLT442P 3D laserska glava
- SHAC (TW) linearna vodila in TWEBOLUN (TW) zobate letve
- SMC, Schneider pnevmatika in Omron elektronske komponente
18 let, številne namestitve in izkušnje
Danes smo na Madžarskem vodilno podjetje na področju industrijskih laserskih rezalnih strojev. Od leta 2005 smo namestili več kot 60 industrijskih fiber laser rezalnih strojev in več kot 500 industrijskih CO₂ laser gravirk. Zaradi ustrezne organizacijske strukture in procesov ter naše storitve Full Service še danes vsi naši stroji nemoteno obratujejo na lokacijah naših strank.
Full Service vključuje: analizo potreb in ogled lokacije, pripravo ponudbe, logistične storitve, namestitev in zagon stroja, izobraževanje ter hitro servisno podporo.
Podrobnosti
Tehnični podatki
- Moč laser vira: Raycus fiber laser 12kW ali več
- Število delovnih miz: 2 kosa (nosilec za H-nosilce + ploščata miza)
- Velikost ploščate mize: 3000 x 25000 mm
- Največje pospeševanje: 0,7G
- Obseg rezanja: h = 150 – 1000 mm, b = 100 – 400 mm
- Krmilni sistem: BOSCHU FSCUT9200
- Laserska glava: BOSCHU BLT442P 3D rotacijska laserska glava
- Funkcije laserske glave: samodejni fokus, nadzor plina za rezanje, nadzor zaščitne leče, auto-recut, smart-piercing, micro-joint, kapacitivni senzor razdalje
- Servo motorji in krmilniki: Inovance (DE)
- Reduktor: Beitto (JP)
*Parametri se lahko razlikujejo glede na konkretni tip in konfiguracijo!
