SD Laser H5-12/24 fiber rezalnik z laserjem za rezanje H nosilcev
Čas pošiljanja :
3 mesecih
Zahteva za ponudbo
Specialni laserski rezalnik za produktivno rezanje HEB/HEA/IPE nosilcev s 3D lasersko glavo, na voljo v dveh velikostih.

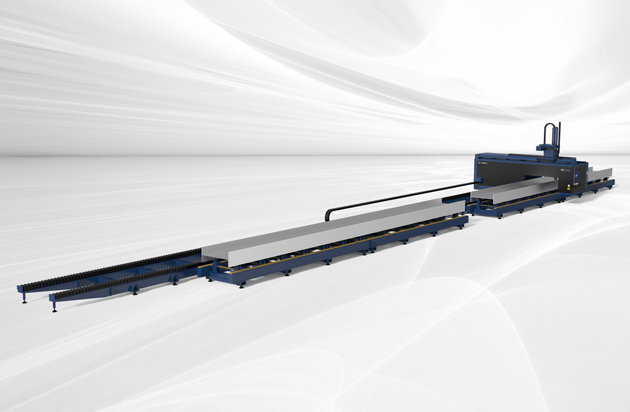

Model H5-12 ima delovno območje 12 m, medtem ko ima H5-25 delovno območje 25 m. Pri slednjem je mogoče na eni strani rezati, medtem ko se na drugi strani istočasno nalaga ali razklada naslednji nosilec. Model H5 je na voljo z 12 kW ali močnejšim fiber laserskim virom. Zahvaljujoč segmentirani delovni mizi je kljub veliki velikosti transport in namestitev izvedljiva na praktičen način.
Območje možnega rezanja H nosilcev: h = 150 – 1000 mm, b = 100 – 600 mm
Maksimalna dolžina nosilca: 12000 mm ali 2 × 12000 mm (za tipe 12/25)
BOCHU – vodilni industrijski krmilni sistemi za fiber laserske rezalnike

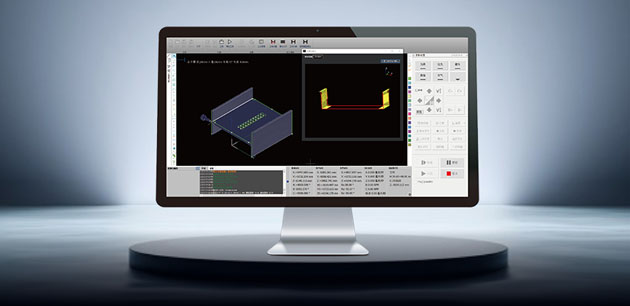

Krmilni sistem BOCHU FSCUT9200 EtherCat je razvit za ultra zmogljive laserske rezalnike. Industrijsko standardni bus sistem zagotavlja hitro mrežno povezavo. S pomočjo vizualnega skeniranja in pozicioniranja v realnem času pred rezanjem in med rezanjem je zagotovljena ustrezna natančnost obdelave ter preprečeni trki laserske glave. Različica FSCUT9200 je posebej optimizirana za 3D rezanje posebnih profilov in zagotavlja dosledno ujemanje med načrtom in končnim obdelovancem.
Funkcije za povečanje produktivnosti in učinkovitosti z SD Laser H5
Za nas industrijska kakovost ni dovolj – pomembno je, da stroj vključuje vse inovativne funkcije, ki so danes na voljo.
- Kapacitivna glava z laserskim rezom z avtomatskim fokusom
- Samodejna meritev pločevine z zaznavanjem robov
- Infrardeči nadzor delovnega prostora s kamerami dan/noč
- Zaščita glave pred trki
- Tekla nesting programska oprema za avtomatsko in optimizirano razporeditev obdelovancev ter količin – hitrejši postopek, malo odpadkov, brez ročnega razporejanja pločevine
- Inteligentno rezanje lukenj z nadzorom v realnem času za popolne in čiste luknje – brez „tumorskih“ ali napačnih izrezov
- Digitalno upravljanje proizvodnje: simulacija rezanja za načrtovanje, izračun normativnih časov in pripravo ponudb, dnevna statistika uporabe, podrobna poročila
Posebej zasnovan za rezanje H nosilcev

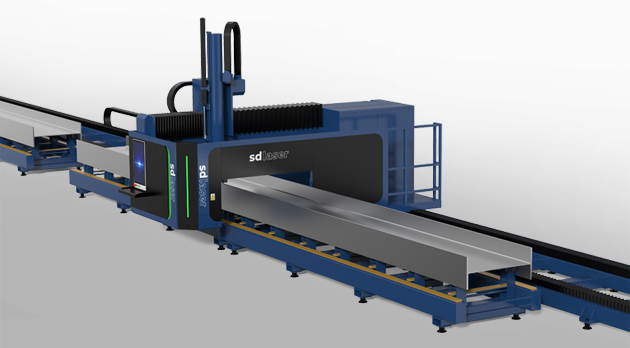

Serija SD Laser H je razvita izključno za rezanje HEB/HEA/IPE nosilcev. Njena velika prednost pred klasičnimi laserskimi rezalniki je v tem, da ploščati laserski rezalniki niso sposobni rezati H nosilcev, laserski rezalniki cevi s rotacijskimi enotami pa ne morejo držati in vrteti velikih H profilov. Model H5 pa je posebej zasnovan za rezanje teh nosilcev v območju dimenzij od 150 × 100 mm do 1000 × 600 mm! 3D laserska glava, posebno delovno območje in krmilni sistem FSCUT9200 zagotavljajo zanesljivo rešitev za proizvajalce jeklenih konstrukcij pri rezanju H nosilcev dolžine 12 m.
Ohišje – stabilna osnova sistema

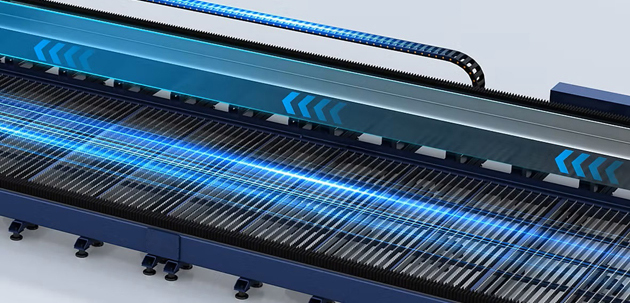

Ohišje stroja je izdelano iz jeklenih plošč visoke trdnosti z utornim varjenjem. Gre skozi večstopenjsko razbremenjevanje napetosti in toplotno obdelavo, kar zagotavlja natančnost tudi za več desetletij delovanja. Delovno območje je sestavljeno iz segmentov, kar omogoča praktičen transport in montažo.
- H5-12: za profile dolžine do 12 m
- H5-25: za profile dolžine do 2 × 12 m (sočasno rezanje in nalaganje/razkladanje obdelovancev)
Napredne funkcije laserske glave – podpora proizvodnji

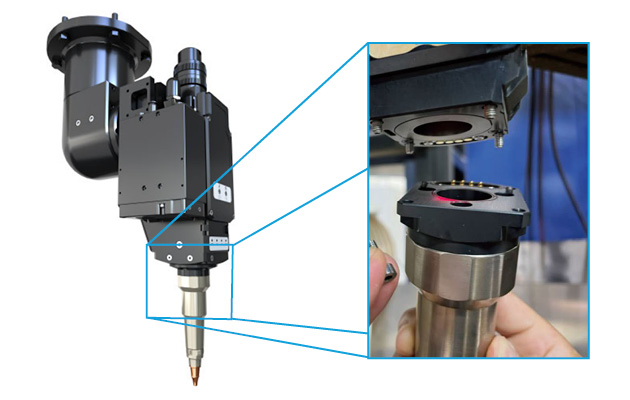

Vrhunska laserska glava v naših SD Laser rezalnikih ima zagotovljeno torzijsko togost do 2300 N, kar zmanjšuje možnost zaustavitve stroja zaradi trka glave. Če to in zaščita pred trki s senzorji ne bi bila dovolj, je v primeru trka spodnji del glave enostavno zamenljiv tudi s strani operaterja – brez potrebe po dolgotrajnem pošiljanju celotne glave v tovarniški servis. To je edinstvena rešitev v primerjavi s številnimi konkurenčnimi laserskimi stroji.
Prenos podatkov do vrtilne osi laserske glave je hiter in natančen, s pozicioniranjem do 10 kotnih sekund (0,0025°), brez povratnih učinkov. Glava ima zaščito IP67, omogoča do 20.000 ur uporabe brez menjave, brez vzdrževanja, brez menjave maziva, notranje zaščiteno ožičenje (brez zatikanja, lomljenja ali stiskanja kablov). SD Laser zagotavlja resnično vrhunsko kakovost za vaše podjetje!
Raycus – vodilna blagovna znamka laserskih virov
Naše podjetje se zavestno odloča za laserski vir Raycus namesto Max, BWT ali drugih cenejših kitajskih proizvajalcev. Raycus ima servisna centra v Nemčiji in Italiji, medtem ko je pri drugih kitajskih znamkah v primeru okvare treba pošiljati laser nazaj na Kitajsko, kar je drago in časovno zahtevno. Raycus poleg zanesljive garancije in servisne podpore zagotavlja tudi daljšo življenjsko dobo. Zato izberite zanesljiv SD Laser fiber rezalnik z zaupanja vrednim, CE certificiranim laserskim virom Raycus!
Odločite se dolgoročno!
SD Laser fiber rezalnik odlikujejo kakovostni glavni sklopi, zanesljivi deli in najsodobnejše inovativne funkcije:
- Inovance (DE) ali Yaskawa (JP) servomotorji in krmilniki
- Beitto (JP) reduktor
- Raycus laserski vir (evropska verzija!)
- BOCHU FSCUT9200 industrijski krmilni sistem
- BOCHU BLT442P 3D laserska glava
- SHAC (TW) linearno vodilo in TWEBOLUN (TW) zobata letev
- SMC, Schneider pnevmatske in Omron elektronske komponente
18 let izkušenj in številne namestitve strojev
Danes smo eno vodilnih dobaviteljskih podjetij na Madžarskem na področju industrijskih laserskih rezalnikov. Od leta 2005 smo namestili več kot 60 industrijskih fiber laserskih rezalnikov in več kot 500 industrijskih CO₂ gravirnih laserjev. Zaradi ustrezne organizacijske strukture, procesov in naše storitve Full Service vsi naši rezalniki še danes brez težav delujejo pri naših strankah.
Full Service: analiza potreb in ogled lokacije, priprava ponudbe, logistične storitve, namestitev in zagon stroja, izobraževanje ter hiter servis.
Podrobnosti
Prikazane slike izdelkov in funkcije lahko vsebujejo dodatno opremo!
Tehnični podatki
- Moč laserskega vira: Raycus fiber laser 12 kW ali več
- Število miz H5-12: 1 × 14.000 mm (sestavljena iz segmentov)
- Število miz H5-25: 1 × 25.000 mm (sestavljena iz segmentov)
- Največje pospeševanje: 0,8 G
- Gibalni razpon osi Z: 700 mm
- Območje rezanja: h = 150 – 1000 mm, b = 100 – 600 mm
- Krmilni sistem: BOCHU FSCUT9200
- Laserska glava: BOCHU BLT442P 3D rotacijska laserska glava
- Funkcije laserske glave: avtomatski fokus, nadzor plina za rezanje, nadzor zaščitne leče, samodejni ponovni rez (auto-recut), pametno prebijanje (smart-piercing), micro-joint, kapacitivno merjenje razdalje
- Servomotorji in krmilniki: Inovance (DE)
- Reduktor: Beitto (JP)
*Parametri se lahko razlikujejo glede na konkretni tip in konfiguracijo!
